新聞動態(tài)
聯(lián)系我們
聯(lián)系人：黃先生（銷售部）
電話：13829209040 （謝絕推銷）
座機：0769-85386618
傳真：0769-85354923
地址：東莞市長安鎮(zhèn)霄邊第三工業(yè)區(qū)
電話：13829209040 （謝絕推銷）
座機：0769-85386618
傳真：0769-85354923
地址：東莞市長安鎮(zhèn)霄邊第三工業(yè)區(qū)
行業(yè)動態(tài)
您當前的位置是：五金沖壓件 >> 行業(yè)動態(tài)東莞康翔源生產(chǎn)定制廠家關于彈簧成型后的熱處理步驟
發(fā)布時間：2022-06-16 09:54:14

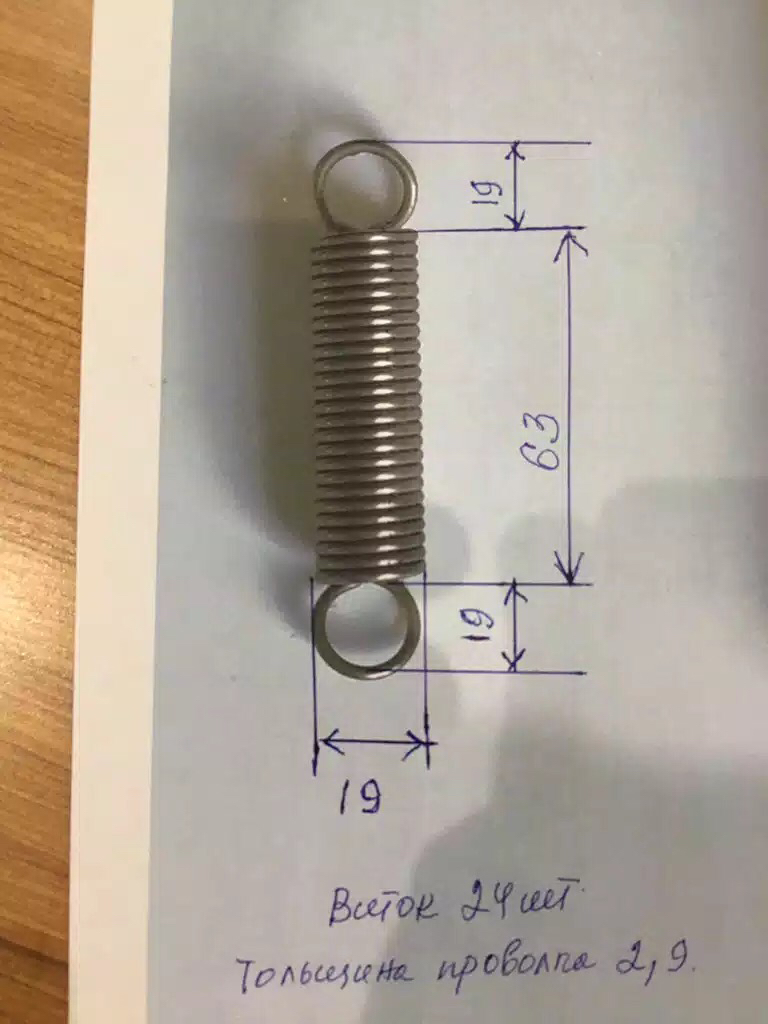

目前，彈簧成型后的熱處理一般分為四個步驟
一、再結(jié)晶退火
彈簧卷制成型后，必須進行再結(jié)晶退火處理，使彈簧幾何尺寸穩(wěn)定，減少淬火時的變形。再結(jié)晶退火溫度為550~650℃，保溫1~1.5h后空冷。少量可在鹽浴爐中進行，大批量采用連續(xù)式電阻爐通控制氣氛。
二、回火
淬火后回火可進行兩次。先進行矯正回火，矯正回火溫度一般應低于最終回火溫度20℃左右，保溫10~15min，出爐空冷。然后進行最終回火，在彈簧尺寸矯正后，將彈簧裝在回火定型夾具上進行最終回火?；鼗鸲ㄐ蛫A具應保證彈簧的螺距和自由長度符合要求?；鼗饻囟葹?20℃±10℃，保溫30~35min，出爐水冷。
三、淬火
在鹽浴爐淬火加熱時，應將彈簧用鐵絲均勻地捆扎好，或?qū)椈商自谛景羯霞訜?。加熱時要保證彈簧表面五氧化與脫碳。鹽浴應經(jīng)過仔細脫氧。也可在可控氣氛的箱式爐中加熱，加熱溫度為850℃±10℃，保溫10~15min，出爐淬油冷透。
四、拋丸處理
為提高彈簧的疲勞強度需進行拋丸處理。彈丸直徑Φ0.3~0.5mm。采用壓縮空氣噴射時，壓縮空氣壓力為0.4~0.5MPa；用離心機拋丸，彈丸的線速度為70m/s。經(jīng)拋丸處理的彈簧使用壽命能提高一倍以上。
一、再結(jié)晶退火
彈簧卷制成型后，必須進行再結(jié)晶退火處理，使彈簧幾何尺寸穩(wěn)定，減少淬火時的變形。再結(jié)晶退火溫度為550~650℃，保溫1~1.5h后空冷。少量可在鹽浴爐中進行，大批量采用連續(xù)式電阻爐通控制氣氛。
二、回火
淬火后回火可進行兩次。先進行矯正回火，矯正回火溫度一般應低于最終回火溫度20℃左右，保溫10~15min，出爐空冷。然后進行最終回火，在彈簧尺寸矯正后，將彈簧裝在回火定型夾具上進行最終回火?；鼗鸲ㄐ蛫A具應保證彈簧的螺距和自由長度符合要求?；鼗饻囟葹?20℃±10℃，保溫30~35min，出爐水冷。
三、淬火
在鹽浴爐淬火加熱時，應將彈簧用鐵絲均勻地捆扎好，或?qū)椈商自谛景羯霞訜?。加熱時要保證彈簧表面五氧化與脫碳。鹽浴應經(jīng)過仔細脫氧。也可在可控氣氛的箱式爐中加熱，加熱溫度為850℃±10℃，保溫10~15min，出爐淬油冷透。
四、拋丸處理
為提高彈簧的疲勞強度需進行拋丸處理。彈丸直徑Φ0.3~0.5mm。采用壓縮空氣噴射時，壓縮空氣壓力為0.4~0.5MPa；用離心機拋丸，彈丸的線速度為70m/s。經(jīng)拋丸處理的彈簧使用壽命能提高一倍以上。
上一篇：東莞康翔源生產(chǎn)定制廠家關于彈簧的作用及螺旋彈簧 下一篇：最后一頁
