您當前的位置是：五金沖壓件 >> 行業動態螺旋彈簧的工藝參數和工藝公差
發布時間：2019-08-26 15:22:07
螺旋彈簧的工藝參數和工藝公差，螺旋彈簧作業圖中標示的參數及其公差稱為規劃參數和規格和公差。它們和技術規格中規則的參數和公差是不一樣的。后者常稱為技術參數和技術公差。斷定技術參數和技術公差是編程制作螺旋彈簧技術規格主要任務之一。由于螺旋彈簧的制作過程特色，依據理論知識和實踐經驗擬定的技術參數和技術公差仍需經第一批實驗予以批改，可是，正確地?cái)M定技術參數和技術公差，對削減生產的盲目性、進步勞動出產率、降低成本、進一步質量都有很重要的含義。
螺旋彈簧的技術參數和技術公差
1．技術參數的擬定
擬定技術參數的主要任務之一，是清晰各遭工序?qū)椈沙叽玳L(zhǎng)度度的影響，然后正確地?cái)M定每遭工序的尺寸長度需求。
通常，去應力回火和強壓處理兩道工序?qū)?a href="http://777886.com.cn/html/product/p1/p-1-6/">螺旋彈簧尺寸長度的改變影響較大，斷定技術參數時有必要予以充分思考。通常來說，碳素彈簧鋼絲，油淬火回火鋼絲繞制的彈簧，回火后直徑縮小，而不銹鋼絲繞制的彈簧，回火后直徑廈而增大。經強壓處理的彈簧，其預制高度的預算見后邊。
由于制作過程彈簧的幾許參數有必要契合圖紙需求，因而，斷定技術參數可從后一道工序往前一道工序推算。設第n道工序完成后需求的幾許參數為Am，在此道工序幾許參數的改變值為△Am。所以，第n-1道工序完成后的幾許參數Am-1，按如下公式核算。
2．技術公役的斷定
上一節，剖析了螺旋彈簧的負荷特性，從中能夠曉得，彈簧幾許參數的實踐值在圖紙規則的公役帶范圍內，并非彈簧的載荷也必定在規則的公役以內。實踐中，應依據負荷特性剖析后，具體給出技術公役。由于思考到要確保載荷的需求以及備道工序的堆集誤差，技術公役通常比規劃公役小得多。
別的，彈簧作業圖上的幾許參數公差與載荷公差有必定的依靠聯系，但無必定的確保聯系。即某一級精度的幾許參數公役帶中的悉數值，都并非能確保同一級載荷的公差需求。但較高精度的幾許尺度公差，通常易于確保較低精度的載荷公差。
在編制作技術規程時，彈簧載荷的根本公式為(5-1)式。不難看出，載荷P是d、D2、n、F四個參數的函數。
通常來說，對某一批彈簧資料來說，其直徑d是必定的，即實踐尺度與理論尺度的差△d已知，Ad/d在編制技術規程時可核算出來。所以，為確保載荷公役，可調整的幾許參數只要彈簧直徑、自在長度（由于F=Ho-給制作高度，所以，△F=△Ho)和有用圈數了。出產實踐中，往往是優先調整D2和Ho的公差，只當必要時才再調整n。
將△F=△Ho代入(5-3)式，則
螺旋彈簧的技術參數和技術公差
式(5-28)是調整彼此公差的依據。調整彈簧幾許參數時，應盡也許放寬公差帶，以進步經濟性。一起，也應該思考到一些不斷定要素帶來的影響。為確保螺旋彈簧質量，每一道工序的公差帶只能是規劃公差帶的一部分。

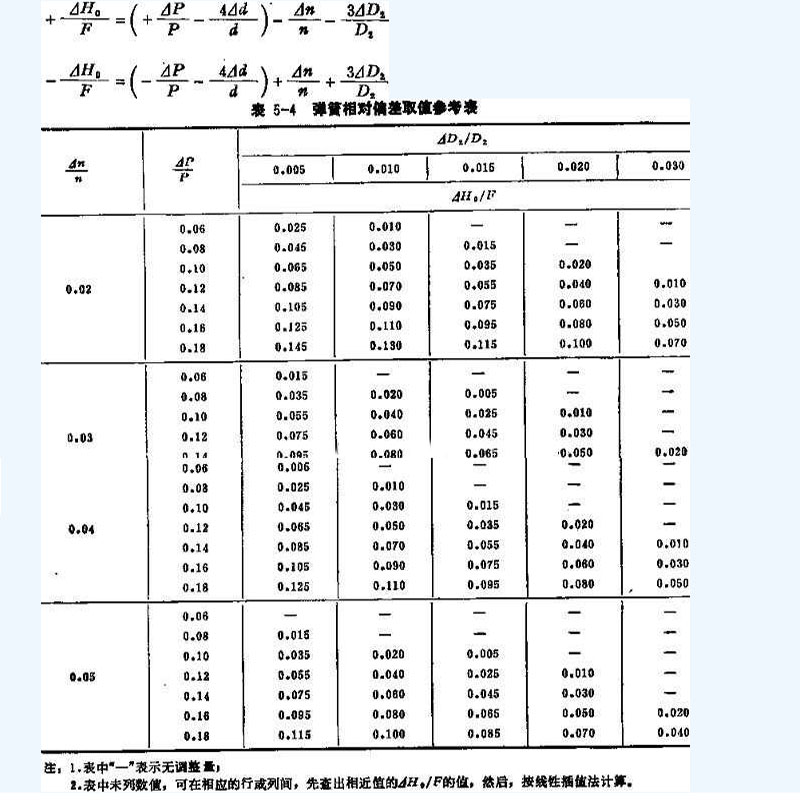

在出產實踐中，載荷公差往往是起分配作用的，調整其它項示圖公差，可確保載荷公差。假定△d=0，能夠?qū)⑹?5-28)，按必定的格局制成表，以表明△P/P、△n/n、△D2／D2和△Ho/F之間的彼此聯系(見表5-4)。表中各相對誤差均為“±”對稱誤差。編制技術規程時，可依據螺旋彈簧的具體需求及本廠的實踐情況，斷定各參數的合理誤差值。思考△d/d時，只要將4△d/d的實踐值加進△P/P中，并再按上誤差或下誤差使用表(5-4)選取即可。
例某壓縮彈簧，C=7，按2級精度需求各參數的誤差，試斷定各參數的技術公差。
1)△d=O（即△d/d=O）的情況下：
依據出產經驗，某企業的彈簧卷制可操控圈數的正常動搖為△n／n=±0.03，直徑的正常動搖△D2／D2=±0.01(而2級精度允許的相對誤差△D2／D2=±0.015)。所以，參照表5-4，依據2級精度的載荷誤差為±O.10P(即△P/P=±0.10)知：△Ho/F=±0.04。
假如直徑的相對誤差選取△D2／D2=士0.015，那末，自在高度的改變△Ho將比上述小，即△H2／F=士0.025。實踐選取時，需具體剖析，全面思考。
2)△d≠0(經過實踐丈量知△d/d=+O.Ol)的情況下：
依據式(5-28)知（當△d>0時）：
螺旋彈簧的技術參數和技術公役
螺旋彈簧的技術參數和技術公役
所以，將上式巾括號的值作為一個批改的載荷相對誤差查閱表5-4即可。假如仍取△n/n=±0.02，△D2／D2=士0.01的話，則由△P/P=士0.10可知：自在高度的上相對誤差+△Ho/F=0.01（對應（螺旋彈簧的技術參數和技術公役)，螺旋彈簧的技術參數和技術公役螺旋彈簧的技術參數和技術公役自在高度的下相對信差。因而，這種情況下，自在高度的誤差是。制定技術時，也可將H。的理論值進行換算，選用對稱公差。
螺旋彈簧的技術參數和技術公差
1．技術參數的擬定
擬定技術參數的主要任務之一，是清晰各遭工序?qū)椈沙叽玳L(zhǎng)度度的影響，然后正確地?cái)M定每遭工序的尺寸長度需求。
通常，去應力回火和強壓處理兩道工序?qū)?a href="http://777886.com.cn/html/product/p1/p-1-6/">螺旋彈簧尺寸長度的改變影響較大，斷定技術參數時有必要予以充分思考。通常來說，碳素彈簧鋼絲，油淬火回火鋼絲繞制的彈簧，回火后直徑縮小，而不銹鋼絲繞制的彈簧，回火后直徑廈而增大。經強壓處理的彈簧，其預制高度的預算見后邊。
由于制作過程彈簧的幾許參數有必要契合圖紙需求，因而，斷定技術參數可從后一道工序往前一道工序推算。設第n道工序完成后需求的幾許參數為Am，在此道工序幾許參數的改變值為△Am。所以，第n-1道工序完成后的幾許參數Am-1，按如下公式核算。
2．技術公役的斷定
上一節，剖析了螺旋彈簧的負荷特性，從中能夠曉得，彈簧幾許參數的實踐值在圖紙規則的公役帶范圍內，并非彈簧的載荷也必定在規則的公役以內。實踐中，應依據負荷特性剖析后，具體給出技術公役。由于思考到要確保載荷的需求以及備道工序的堆集誤差，技術公役通常比規劃公役小得多。
別的，彈簧作業圖上的幾許參數公差與載荷公差有必定的依靠聯系，但無必定的確保聯系。即某一級精度的幾許參數公役帶中的悉數值，都并非能確保同一級載荷的公差需求。但較高精度的幾許尺度公差，通常易于確保較低精度的載荷公差。
在編制作技術規程時，彈簧載荷的根本公式為(5-1)式。不難看出，載荷P是d、D2、n、F四個參數的函數。
通常來說，對某一批彈簧資料來說，其直徑d是必定的，即實踐尺度與理論尺度的差△d已知，Ad/d在編制技術規程時可核算出來。所以，為確保載荷公役，可調整的幾許參數只要彈簧直徑、自在長度（由于F=Ho-給制作高度，所以，△F=△Ho)和有用圈數了。出產實踐中，往往是優先調整D2和Ho的公差，只當必要時才再調整n。
將△F=△Ho代入(5-3)式，則
螺旋彈簧的技術參數和技術公差
式(5-28)是調整彼此公差的依據。調整彈簧幾許參數時，應盡也許放寬公差帶，以進步經濟性。一起，也應該思考到一些不斷定要素帶來的影響。為確保螺旋彈簧質量，每一道工序的公差帶只能是規劃公差帶的一部分。
在出產實踐中，載荷公差往往是起分配作用的，調整其它項示圖公差，可確保載荷公差。假定△d=0，能夠?qū)⑹?5-28)，按必定的格局制成表，以表明△P/P、△n/n、△D2／D2和△Ho/F之間的彼此聯系(見表5-4)。表中各相對誤差均為“±”對稱誤差。編制技術規程時，可依據螺旋彈簧的具體需求及本廠的實踐情況，斷定各參數的合理誤差值。思考△d/d時，只要將4△d/d的實踐值加進△P/P中，并再按上誤差或下誤差使用表(5-4)選取即可。
例某壓縮彈簧，C=7，按2級精度需求各參數的誤差，試斷定各參數的技術公差。
1)△d=O（即△d/d=O）的情況下：
依據出產經驗，某企業的彈簧卷制可操控圈數的正常動搖為△n／n=±0.03，直徑的正常動搖△D2／D2=±0.01(而2級精度允許的相對誤差△D2／D2=±0.015)。所以，參照表5-4，依據2級精度的載荷誤差為±O.10P(即△P/P=±0.10)知：△Ho/F=±0.04。
假如直徑的相對誤差選取△D2／D2=士0.015，那末，自在高度的改變△Ho將比上述小，即△H2／F=士0.025。實踐選取時，需具體剖析，全面思考。
2)△d≠0(經過實踐丈量知△d/d=+O.Ol)的情況下：
依據式(5-28)知（當△d>0時）：
螺旋彈簧的技術參數和技術公役
螺旋彈簧的技術參數和技術公役
所以，將上式巾括號的值作為一個批改的載荷相對誤差查閱表5-4即可。假如仍取△n/n=±0.02，△D2／D2=士0.01的話，則由△P/P=士0.10可知：自在高度的上相對誤差+△Ho/F=0.01（對應（螺旋彈簧的技術參數和技術公役)，螺旋彈簧的技術參數和技術公役螺旋彈簧的技術參數和技術公役自在高度的下相對信差。因而，這種情況下，自在高度的誤差是。制定技術時，也可將H。的理論值進行換算，選用對稱公差。
