一、 圓柱螺旋彈簧廠家布局
圓柱螺旋彈簧依據受力性質，有三種類型：

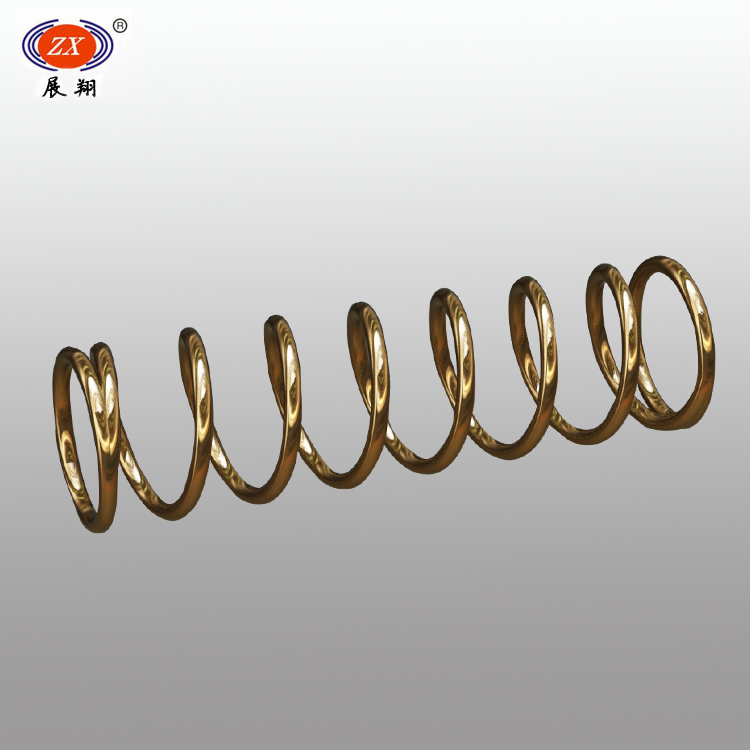

1. 圓柱螺旋壓縮彈簧
1）彈簧各圈距離
設彈簧的節距為p；彈簧絲的直徑為d；在自在狀態下各圈之間應有恰當?shù)木嚯xδ。為了使彈簧在緊縮后仍能保持必定的彈性，還應確保在大載荷效果下，各圈之間仍具有必定的距離δ1。δ1的巨細通常引薦為:δ1=0.1d≥0.2mm
2）死圈
彈簧的兩個端面圈與鄰圈并緊(無空隙)，只起支承效果，不參加變形，故稱為死圈。當彈簧的作業圈數n≤7時，彈簧每端的死圈約為0.75圈；當n>7時，每端的死圈約為1～1.75圈。
3）端部布局形式
YI型：兩個端面圈均與鄰圈并緊，并在專用的磨床上磨平；
YII型：加熱卷繞時彈簧絲兩頭鍛扁且與鄰圈并緊(端面圈可磨平，也可不磨平)；
YIII型：兩個端面圈均與鄰圈并緊不磨平
在重要的場合，應選用YI型，以確保兩支承端面與彈簧的軸線筆直，從而使繃簧受壓時不致歪斜。彈簧絲直徑d≤0.5mm時，彈簧的兩支承端面可不必磨平。d>0.5mm的彈簧，兩支承端面則需磨平。磨平部分應不少于圓周長的3/4。端頭厚度通常不小于d/8，端面粗糙度應低于
2．圓柱螺旋拉伸彈簧
1）端部掛鉤型式
拉伸彈簧為了便于聯接、固著及加載，兩頭制有掛鉤。
LI型和LII型掛鉤制作便利，運用很廣。但因掛鉤過渡處發生很大曲折應力，故只宜用于繃簧絲直徑d≤l0mm的彈簧中。
LVII、LVIII型掛鉤不與繃彈絲聯成一體，故無前述過渡處的缺點，并且這種掛鉤能夠轉到任意方向，便于設備。在受力較大的場合，佳選用LVII型掛鉤，但它的報價較貴。
2）有預應力的拉伸彈簧
圓柱螺旋拉伸彈簧空載時，各圈應彼此并攏。別的，為了節約軸向作業空間，并確保彈簧在空載時各圈彼此壓緊，常在卷繞的過程中，同時使彈簧絲繞其自身的軸線發生改變。這樣制成的彈簧，各圈彼此間即具有必定的壓緊力，彈簧絲中也發生了必定的預應力，故稱為。這種彈簧必定要在外加的拉力大于初拉力F0后，各圈才開端別離，故可較無預應力的拉伸彈簧節約軸向的作業空間。
3、螺旋改變彈簧
改變彈簧，為了便于聯接、固著及加載，兩頭制有桿臂：
(二) 圓柱螺旋彈簧制作
螺旋彈簧的制作技能包含：a)卷制；b)掛鉤的制作或端面圈的精加工；c)熱處置；d)技能實驗及強壓處置。
卷制是把契合技能條件規則的繃簧絲卷繞在芯棒上。大量出產時，是在全能主動卷簧機上卷制；單件及小批出產時，則在通常車床或手動卷繞機上卷制。
卷制分冷卷及熱卷兩種。冷卷用于經預先熱處置后拉成的直徑 d<(8～10)mm的彈簧絲；直徑較大的彈簧絲制作的強力彈簧則用熱卷。熱卷時的溫度隨彈簧絲的粗細在800～1000℃的范圍內挑選。不管選用冷卷或熱卷，卷制后均應視具體情況對彈簧的節距作必要的調整。
彈簧在完結上述工序后，均應進行熱處置。熱處置后的彈簧外表不該呈現明顯的脫碳層。冷卷后的彈簧只作回火處置，以消除卷制時發生的內應力。
此外彈簧還須進行技能實驗和依據彈簧的技能條件的規則進行精度、沖擊、疲勞等實驗，以檢驗彈簧是否契合技能需求。要格外指出的是，彈簧的耐久強度和抗沖擊強度，在很大程度上取決于彈 簧絲的外表情況，所以繃簧絲外表必須光潔，沒有裂紋和傷痕等缺點。外表脫碳會嚴重影響資料的耐久強度和抗沖擊功能。因而脫碳層深度和其它外表缺點應在檢驗彈簧的技能條件中具體規則。重要的彈簧還須進行外表維護處置(如鍍鋅)；通常的彈簧通常涂以油或漆。
對于重要的彈簧，還要進行強壓處置。強壓處置是使彈簧在極限載荷效果下受載持續6～48h，以便在彈簧絲截面的危險區發生塑性變形和剩余應力。因?yàn)槭Ｓ鄳?yīng)力與作業應力符號相反，因而強壓處置過的彈簧大作業應力較小，一次強壓處置可進步彈簧靜載的承載能力25%。若經噴丸處置可進步20%。但用于長時間振蕩，高溫文腐蝕性介質中的彈簧，以及通常用處的彈簧不宜選用這種強化技能。
螺旋拉伸、改變彈簧的制作，當前除少數制作廠在引入國外CNC數控彈簧成形機上一次主動成形加工各種款式的拉伸、改變彈簧外。絕大大都制作廠仍選用傳統的加工辦法來制作，現別離作一簡略的介紹。
1、螺旋拉伸彈簧。其技能與螺旋壓縮彈簧根本一樣，不一樣的僅僅端部的鉤環加工，拉伸彈簧的成形辦法如下：
1）用與螺旋壓縮彈簧一樣的辦法，卷繞成形后進行去應力退火，再進行鉤環加工，除特殊形狀的鉤環或需求初拉力很高的螺旋拉伸彈簧用車床有心卷制或手藝卷制外，大部分的彈簧是用主動卷簧機卷制。
2）用直尾卷簧機卷制。它是一種心軸筆直的立式有心卷簧機。卷制后進行去應力退火，然后進行鉤環加工。 螺旋拉伸彈簧的端部布局形式許多，加工辦法也許多。常用的有：小型彈簧運用鉗子式的專用東西或?qū)Ｓ眉寄茉O(shè)備進行手藝加工；通常的螺旋拉伸彈簧則以彎鉤器或模具用手動或主動的操作辦法進行加工；長臂鉤環的拉伸彈簧，通常是卷繞時留出拉鉤所需料長，或者是卷制后留出加工所需的圈數，用拉直東西將兩頭拉直，然后用專用東西彎制鉤環。 去應力退火的技能規范如前所述。彈簧卷制好后先進行去應力退火，然后再堵截和進行鉤環加工，鉤環加工結束后，通常再要進行了1～2次的去應力退火。為了防止兩鉤環的相對視點發生變化，故在去應力退火時要使鉤環加工結束后的溫度比卷制好后的溫度低20～30°C。 螺旋拉伸彈簧通常不進行拋丸和強拉處置。
2、螺旋改變彈簧。其技能和螺旋壓縮、拉伸彈簧根本一樣,在小批量出產和扭臂比較復雜的情況下，大都選用手藝或半主動的有心軸卷簧法成形，然后用工裝夾具將扭臂按圖樣需求進行加工。在大批量出產時，則可在直尾卷簧機和扭簧專用機上卷制，扭臂不能按圖樣完結的，再分工序用工裝、夾具來加工。 依據螺旋改變彈簧的特色，在規劃和制作時，還應注意以下兩點：
1） 螺旋改變彈簧端部扭臂在制作時應一次曲折成形，防止加工疵病和校對整形加工。扭臂加工完后應進行第二次去應力退火；
2） 當前的螺旋改變彈簧多為密圈，這樣在彈簧圈之間就發生了相當于拉伸彈簧的初拉力相似的壓緊力，在加載和卸載時會發生摩擦力而呈現滯后現象，當加載與旋向一樣或圈數添加時，這種傾向添加；別的也給外表處置工序帶來艱難。因而在規劃和成形時，彈簧圈間應稍留空隙。 在大量出產中，制作廠在有條件的情況下，對螺旋拉伸彈簧、改變彈簧的打開、折彎、彎鉤等工序可選用液壓、氣動等辦法去加工。
